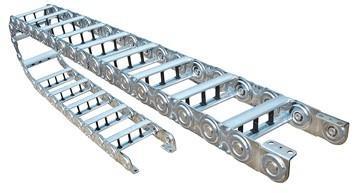

鋼制拖鏈三型新型

2015-07-27

　　1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
　　2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
　　3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
　　1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
　　2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
　　3）安裝管纜的規格品種較多時，可選用框架式支撐板。
　　4、機床拖鏈?zhǔn)褂脠?chǎng)合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
　　5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
